Денситометр "Sorbfil"

Простота конструкции, легкость обучения и работы, умеренная цена и достаточно высокая точность результатов (погрешность 3 -10%) ориентированы на лаборатории любого уровня. Применение денситометра Сорбфил значительно расширяет возможности тонкослойной хроматографии, переводя этот метод из полуколичественного в количественный метод оценки.

Денситометр не требует изменения существующих методик ТСХ и может рассчитывать любую хроматограмму, видимую в дневном или ультрафиолетовом свете с длинами волн 365 и 254 нм.

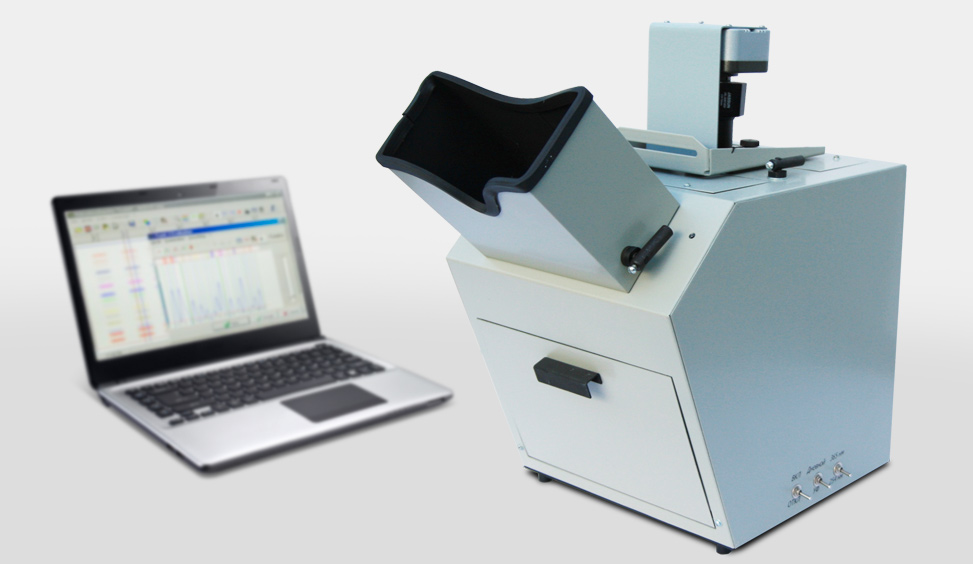

Состав денситометра на базе осветительной камеры  (для исследования хроматограмм при ультрафиолетовом свете):

• осветительная камера (дневной свет, ультрафиолетовый, спектр излучения 254 и 365 нм)
• видеокамера цветная
• блок ввода видеоизображения (внешний TV тюнер)
• программа оценки и расчета параметров хроматографии

Денситометр Сорбфил, используя изображения хроматограмм, позволяет произвести два вида количественных расчетов:

• расчет процентного состава веществ в смеси;
• расчет концентрации вещества в пробе.

Денситометр Сорбфил внесен в Государственный Реестр средств измерения (номер гос. регистрации 23965 – 08).



Расчет хроматограмм с использованием видео технологий

Видеосистемы в значительной мере вытеснили обычную фотографию как средство регистрации и архивирования различных объектов, в том числе и тонкослойной хроматографии. Использование компьютерных технологий позволило осуществить не только сохранение записанных изображений, но и выполнение расчетов хроматограммы на базе цифрового видеоизображения хроматограммы.

Отличительными чертами денситометрии с использованием видео технологий являются:

• скорость расчетов
• низкая стоимость расходных материалов
• сохраненные в электронном виде хроматограммы могут быть использованы, в том числе и для расчетов, в любое время.

Современные видеотехнологии позволяют использовать только видимую область спектра. Ультрафиолетовая область спектра, подобно человеческому глазу, доступна косвенным образом:

• флюоресцирующие вещества возбуждаются ультрафиолетовым светом и испускают свет в видимой области спектра
• вещества, поглощающие ультрафиолетовый свет, обнаруживаются благодаря гашению флюоресценции индикатора, входящего в состав слоя.

Предназначенную для записи изображения и последующего расчета пластину ТСХ размером до 150х150 мм закрепляют на столике и помещают в осветительную камеру.

Изображение хроматограммы на пластине, видимое в дневном или ультрафиолетовом свете, с помощью видеокамеры, закрепленной на осветительной камере, через блок ввода изображения передается на компьютер, записывается и затем обрабатывается оператором по программе.

Осветительная камера представляет собой металлический корпус, непрозрачный для внешних источников света. Предметный столик вынимается из камеры и вставляется в нее через расположенное на передней стенке камеры окно, закрываемое дверкой.

В верхней части корпуса установлены ультрафиолетовые лампы с длинами волн 254 и 365 нм. Свет от этих ламп попадает на пластину через светофильтры, выделяющие свет с длиной волны 254 нм и прозрачные для света с длиной волны 365 нм. (Лампы УФ-365 имеют собственный встроенный светофильтр).
